(實(shí)驗(yàn))鋼化玻璃自爆是因?yàn)橄奶旄邷匾饐幔?/h4> 時(shí)間：2019-06-11 作者 ：管理員
鋼化玻璃自爆多發(fā)生在夏天。這是為什么？自爆和溫度之間又有怎樣的聯(lián)系？我們來做一個(gè)鋼化玻璃的極限高溫測(cè)試。

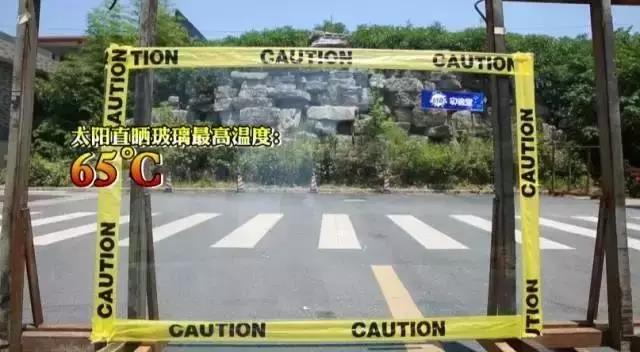

三伏天，太陽(yáng)直曬玻璃最高溫度在65℃左右。

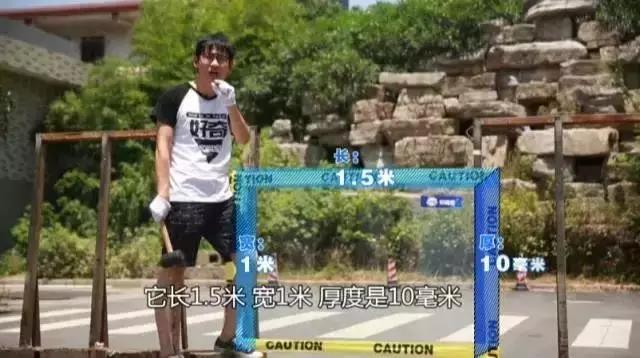

我們實(shí)驗(yàn)用的是經(jīng)過檢驗(yàn)合格的鋼化玻璃，長(zhǎng)1.5米，寬1米，厚10毫米，通常寫字樓的幕墻用的也都是這類厚度的鋼化玻璃。

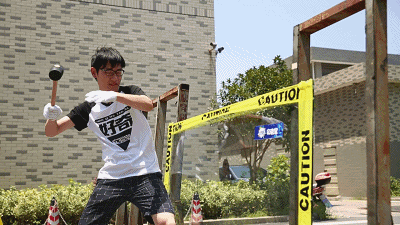

先用錘子猛敲了幾下鋼化玻璃，玻璃完好無損。

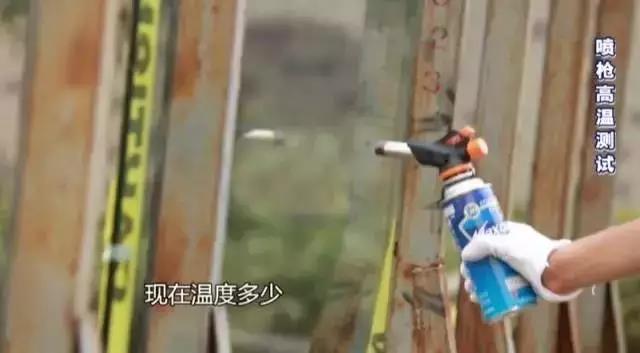

接下來開始用噴槍烤玻璃

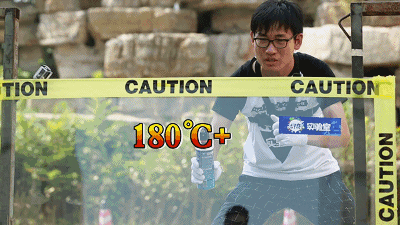

溫度上升到180℃時(shí)雖然看不到火焰的情況，但是一陣陣的熱浪沖著實(shí)驗(yàn)員撲過去。

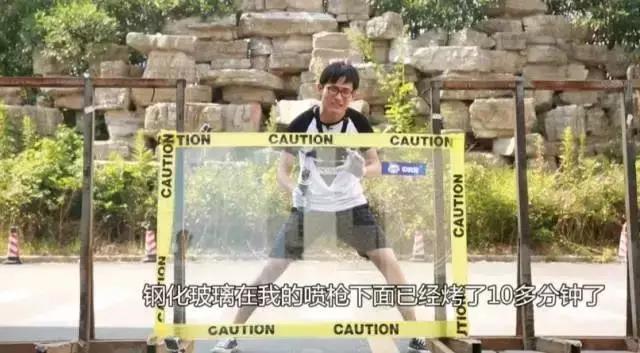

鋼化玻璃在實(shí)驗(yàn)員的噴槍下面已經(jīng)烤了10多分鐘，玻璃溫度也到了300℃，但是玻璃一點(diǎn)問題都沒有。

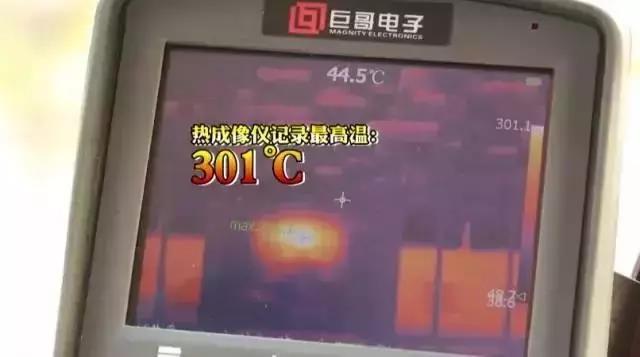

熱成像儀記錄到的最高溫度有301℃，已經(jīng)完全超過了平時(shí)太陽(yáng)照射的溫度。

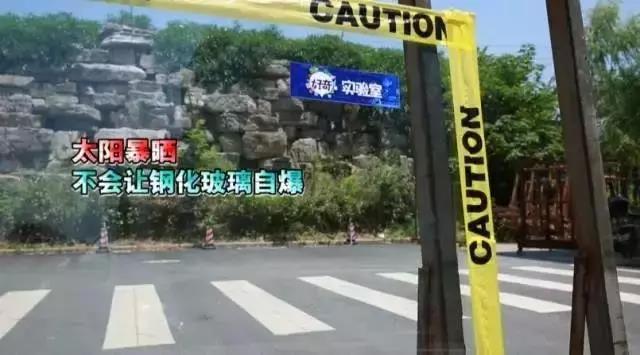

這也就說明，太陽(yáng)暴曬不會(huì)讓鋼化玻璃自爆
那么對(duì)于鋼化玻璃自爆，還有一種說法是室外艷陽(yáng)高照，室內(nèi)開著空調(diào)涼風(fēng)嗖嗖，一冷一熱交替所導(dǎo)致。

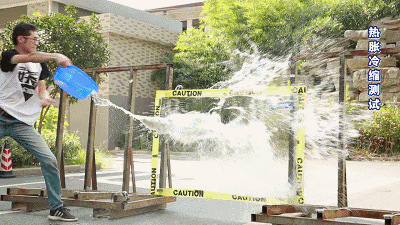

實(shí)驗(yàn)員繼續(xù)烤這塊玻璃，再用涼水直接往上潑。 300℃高溫狀態(tài)下，鋼化玻璃急遇涼水只是冒了一點(diǎn)煙，也沒有發(fā)生爆裂。
品質(zhì)部門人員介紹說，鋼化玻璃要經(jīng)過鋼化爐高溫，達(dá)到620到640℃的高溫煅燒之后出來再進(jìn)行急劇降冷，經(jīng)過特殊的工藝處理，一般的溫度是不會(huì)導(dǎo)致鋼化玻璃自爆的。
鋼化玻璃自爆的根本原因取決于原片，因?yàn)樵谋旧砗须s質(zhì)— —硫化鎳，雜質(zhì)和氣泡越多，自爆率就越高。

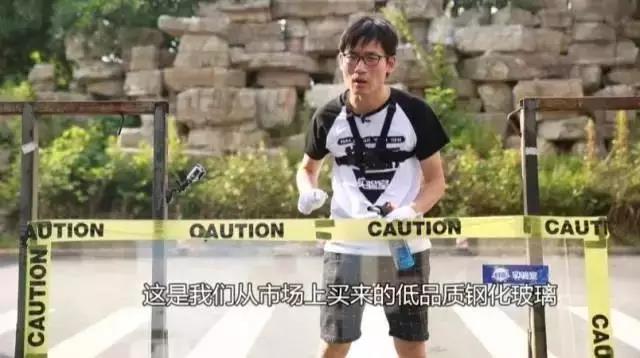

下面用價(jià)格比較便宜，有明顯雜質(zhì)的低品質(zhì)鋼化玻璃繼續(xù)實(shí)驗(yàn)

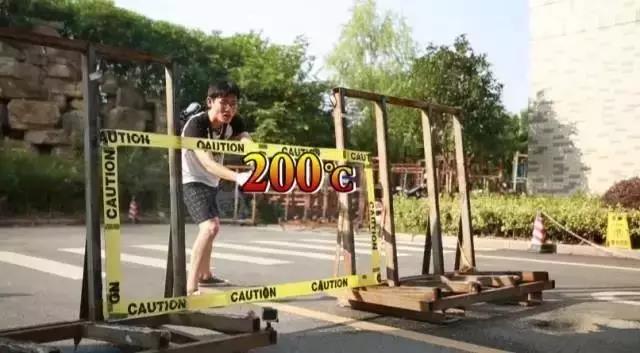

鋼化玻璃溫度升高了200℃，用涼水潑向玻璃

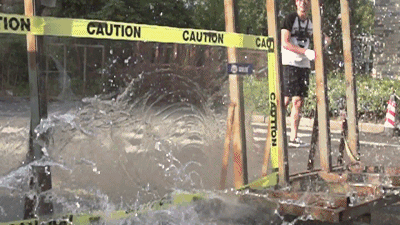

當(dāng)涼水沾到玻璃，不到2秒的時(shí)間，整塊玻璃破裂，癱塌在一地

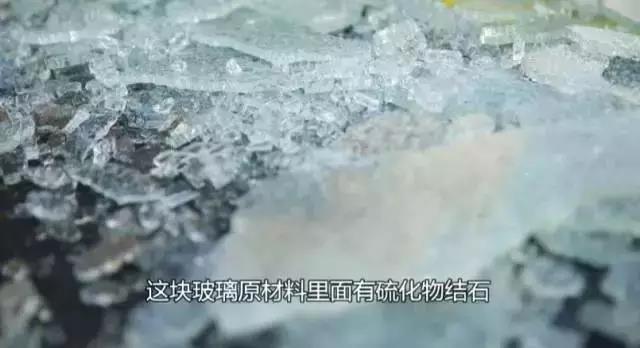

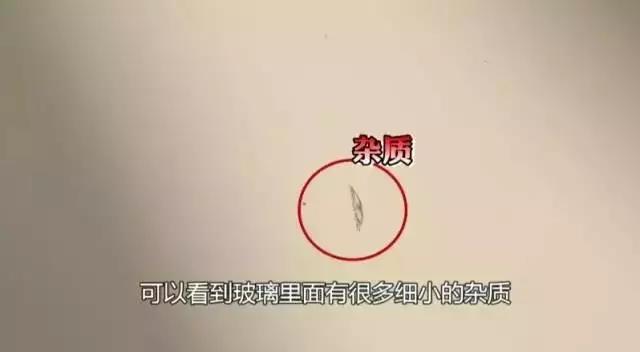

生產(chǎn)部門人員介紹說，這塊玻璃原材料里面有硫化物結(jié)石，經(jīng)過實(shí)驗(yàn)冷熱膨脹以后，硫化物結(jié)石引起玻璃產(chǎn)生微裂紋，從而導(dǎo)致玻璃自爆。
自爆按起因不同可分為兩種：
一是：由玻璃中可見缺陷引起的自爆，例如結(jié)石、砂粒、氣泡、夾雜物、缺口、劃傷、爆邊等；
二是：由玻璃中硫化鎳（NIS）雜質(zhì)和異質(zhì)相顆粒引起鋼化玻璃自爆。BALLANTYNE于1961年首次提出鋼化玻璃自爆的硫化鎳機(jī)制。BORDEAUX和KASPERR通過對(duì)250例自爆的研究，發(fā)現(xiàn)引起自爆的硫化鎳直徑在0.04~0.65mm之間，平均粒徑為0.2mm。新發(fā)現(xiàn)異質(zhì)相顆粒引起鋼化玻璃自爆。
那么這樣的自爆應(yīng)如何防御呢？
-
1
鋼化玻璃屬于法規(guī)確認(rèn)的安全玻璃，廣泛應(yīng)用于對(duì)機(jī)械強(qiáng)度和安全性要求較高的場(chǎng)所，如玻璃門、建筑幕墻、立面窗、室內(nèi)隔斷、家具、靠近熱源和受冷熱沖擊較劇烈位置的隔斷。鋼化玻璃的特性決定了自爆是無法避免的，而且無法預(yù)估自爆的時(shí)間和條件，因此，為了防止因鋼化玻璃自爆帶來的危害，在玻璃加工及安裝過程中往往會(huì)采取一些措施或方法，來減少鋼化玻璃自爆帶來的損失。
-
2
熱浸處理（均質(zhì)處理）：
將已鋼化的玻璃放在熱浸爐內(nèi)進(jìn)行加熱、保溫和降溫處理，使鋼化玻璃內(nèi)的硫化鎳達(dá)到穩(wěn)定狀態(tài)，使玻璃內(nèi)部的應(yīng)力去游平衡，以達(dá)到降低自爆率的目的。優(yōu)點(diǎn)：自爆率大大降低，費(fèi)用低，不改變玻璃規(guī)格和版面。不足之處：不能完全排除自爆，而且應(yīng)力會(huì)相應(yīng)降低。
-
3
夾膠玻璃：
在玻璃之間夾上PVB中間膜，經(jīng)高溫高壓加工制成。PVB膜的韌性非常好，夾膠玻璃在外力作用碎裂時(shí)，能吸收大量的沖擊能量并使之迅速衰減，所以?shī)A膠玻璃很難擊穿，保持極好的完整性。這使采用了夾膠玻璃的建筑物在受到爆炸、風(fēng)災(zāi)、地震等情況時(shí)，即使玻璃碎裂，仍能保持在門窗框架內(nèi)，保護(hù)建筑內(nèi)外的人員不受飛濺的玻璃碎片的危害，風(fēng)雨及其他外來物也難以對(duì)室內(nèi)造成破壞。不足之處是：
1）玻璃重量厚度增加建筑物承重和荷載；
2）火災(zāi)發(fā)生時(shí)不利于逃生和救援；
3）增加建筑造價(jià)?！?
-
4
貼膜玻璃：
在玻璃上貼高性能聚酯薄膜。聚酯薄膜俗稱安全防爆膜，玻璃因各種原因碎裂時(shí)，可以粘住玻璃碎片防止飛濺，保護(hù)建筑內(nèi)外的人員不受飛濺的玻璃碎片的危害，風(fēng)雨及其他外來物也難以對(duì)室內(nèi)造成破壞。安全防爆膜可以和有機(jī)膠一起與框邊系統(tǒng)相連，組成一個(gè)玻璃薄膜保護(hù)系統(tǒng)防止墜落。優(yōu)點(diǎn)：加工方便，不改變玻璃規(guī)格和版面。不足之處：增加建筑造價(jià)。
-
5
圍護(hù)設(shè)計(jì)：
在人流密集處設(shè)置護(hù)欄等防止玻璃碎裂造成的損失。
-
6
超白鋼化玻璃：
熱穩(wěn)定性好、高強(qiáng)度、自爆率低（趨近于0），使用安全、透光率高，通透性好、高端、技術(shù)含量高、應(yīng)用范圍廣。
